品牌 | 瑞典Insplorion | 型号 | Acoulyte |
产品信息
将光谱学与QCM-D相结合。同时使用纳米等离子体光谱技术(NPS)和耗散监测型石英晶体微天平技术(QCM-D)进行实时测量。
主要特征:
a、同时获得相同表面上相同样品的干质量(折射率RI)、湿质量(声学)和黏弹性的实时变化。
b、使用Insplorion的纳米等离子体光谱技术(NPS)和Q-Sense的耗散监测型石英晶体微天平技术(QCM-D)在完全相同的实验条件下同时测量。
c、使用方便简单
当配备Q-Sense窗口模块时,Insplorion Acoulyte直接安装在Q-sense Explorer(E1)和Analyzer(E4)仪器上。Insplorion Acoulyte传感器是具有NPS结构的Q-Sensor。
技术指标
1、测量池
由Q-Sense窗口模块(QWM401)决定
2、传感器
尺寸直径 | 14 mm |
衬底 | SiO2涂层的QCM-D传感器 |
表面 | 纳米结构金 |
标准涂层 | Si3N4, SiO2, Al2O3, TiO2 |
3、测量特征
光源 | 卤钨灯 |
灵敏度* | 0.03单分子层 |
测量点直径 | 3 mm |
时间分辨率 | 每秒10个采样点 |
典型噪音 | <0.01 nm |
波长范围 | 450-1000 nm |
4、尺寸(宽度x深度x高度)
Acoulyte模块 | 8x5x3 cm |
Insplorion光学单元 | 25x27x9 cm |
5、软件
兼容软件 | Insplorer |
操作系统 | 兼容Microsoft Windows操作系统 |
数据输出格式 | ASCII码文本文件格式,直接使用的任何绘图软件都兼容此格式 |
分析的参数 | 分析的参数多参数输出(比如:LSPR峰处的共振波长和消光) |
应用领域
InsplorionNPS技术
在纳米等离子体光谱技术(NPS)中,纳米结构传感器的局域表面等离激元共振技术(LSPR)用于探测邻近传感器表面(<30 nm)的折射率(与光/干质量有关)的微小变化。它能够极其灵敏地检测发生在传感器/样品界面处的变化过程。
分子解吸附(吸附)
时间和深度分辨测量厚膜(<~1 mm)的分子解吸附(吸附)。Acoulyte也可以辨别溶胀和吸附/解吸附事件。
检测到什么?
NPS:邻近表面(<30 nm)的折射率变化
QCM-D:整个膜的质量变化。

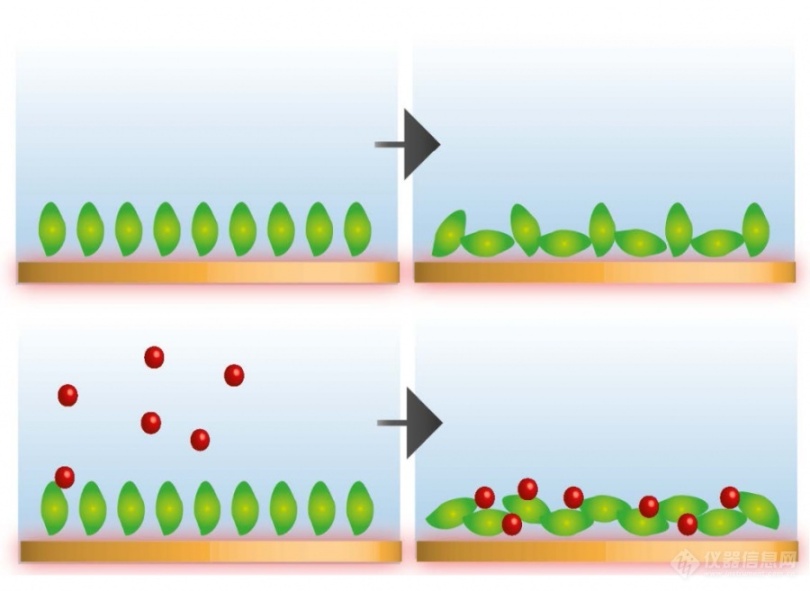

脂质影响Acoulyte可以更详细地解释薄膜的形成过程。
检测到什么?
NPS:囊泡吸附时RI增加;囊泡破裂时RI升高。
QCM-D:当囊泡被吸附时质量增加;当囊泡破裂时,体积减少。

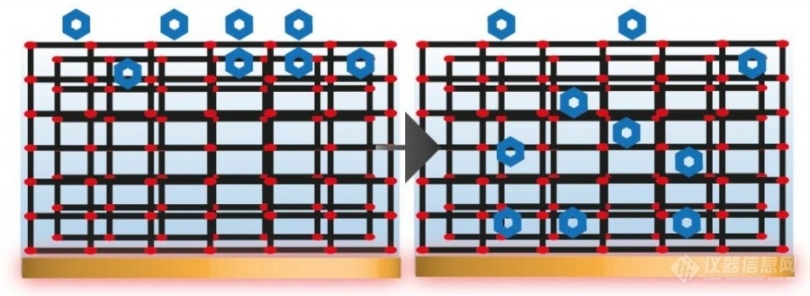

气体吸附/解吸附
通过QCM-D技术和NPS技术的联用,就可以实现深度分析以及研究表面支撑膜内的扩散时间和机制。
检测到什么?
NPS:传感器/样品界面的折射率变化。
QCM-D:整个膜和膜的顶部的质量变化。
